花崗岩ベース: PCB の穴あけ精度の革命を支えた陰の立役者。

PCB(プリント基板)製造分野において、穴あけ精度は基板の電気性能と歩留まりを直接左右します。携帯電話のチップから航空宇宙用回路基板に至るまで、ミクロンレベルの穴あけ精度は製品の成否を左右します。花崗岩製のベースは、その独特の材料特性と構造上の優位性により、PCB穴あけ装置の「ゴールデンパートナー」となり、業界の精度を新たな高みへと押し上げています。

花崗岩の機械ベース-00001
I. 本質的な利点: 安定した性能が精度の基盤となる
優れた熱安定性
PCBの穴あけ加工中、ドリルビットの高速回転によって発生する熱は60~80℃に達することがあります。一般的な金属材料は熱膨張により容易に穴あけ位置がずれてしまいます。花崗岩の熱膨張係数はわずか4~8×10⁻⁶/℃で、鋼鉄の1/5に過ぎません。これは、周囲温度が急激に変動しても、花崗岩ベースの変形が無視できることを意味します。ある回路基板メーカーが花崗岩ベースを採用した後、穴あけ位置の誤差は±50μmから±10μmに減少し、回路基板の電気性能の安定性が大幅に向上しました。
2. 超強力な耐震性能
掘削機の毎分数千回転の高周波振動は、ドリルビットの垂直性に影響を与え、結果として穴径の偏差を引き起こす可能性があります。花崗岩は天然の減衰特性を有しており、機器の振動(20~50Hz)の90%以上を吸収します。測定データによると、花崗岩ベースの設置後、ドリルビットの振動振幅は15μmから3μmに減少し、掘削穴壁の粗さRa値は60%減少しました。これにより、穴壁のバリや剥離の問題が大幅に軽減されました。
3. 耐摩耗性が長持ち
PCBの穴あけ加工は高頻度作業であるため、ベース表面の耐摩耗性に対する要求は極めて高いです。花崗岩のモース硬度は6~7で、耐摩耗性は普通鋼の3倍です。ある大規模PCB工場では、花崗岩製のベースを3年間継続使用しており、表面摩耗は0.01mm未満です。金属製のベースと比較して、交換サイクルが2倍に延長され、設備のメンテナンスコストを効果的に削減できます。
ii. プロセスのアップグレード: カスタマイズされた設計により生産効率が向上
現代の花崗岩の土台は、精密な加工と革新的な構造により、その応用価値をさらに高めています。

高精度平面加工:5軸連動数値制御技術を採用し、ベースの平坦度を±0.5μm/m以内に制御し、掘削設備に超平坦な基準面を提供し、ドリルビットの垂直度誤差が0.01°未満であることを保証します。
ハニカム衝撃吸収構造:内部のハニカム設計により独立した空洞を形成し、振動エネルギーの多段階減衰を実現し、特に0.1mm以下の微細穴加工に適しています。
あらかじめ埋め込まれた水冷チャネル:高出力掘削装置には、内蔵のマイクロチャネル水冷システムが設置されており、ベース表面の温度差を±0.5℃以内に制御し、熱変形のリスクを完全に排除します。
カスタマイズされた T スロット レイアウト: T スロットの間隔と精度 (±0.01 mm) は、掘削機のモデルに応じてカスタマイズされ、機器の迅速な位置決めと設置を実現し、単一デバイスの試運転時間を 70% 短縮します。
III. 業界の証拠:目に見える効率性の向上

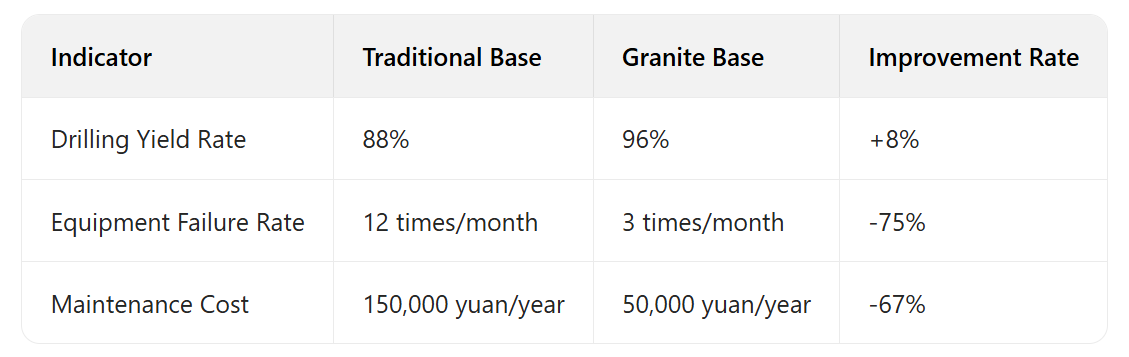

ある大手 PCB メーカーが花崗岩ベースを導入した後、その生産データは飛躍的な改善を達成しました。

さらに重要なのは、花崗岩基盤により、企業が技術的なボトルネックを突破し、0.2mm以下の微細穴の注文をうまく引き受け、高付加価値市場を開拓することができたことです。
IV. 持続可能な利点:環境に優しい製造業にとって理想的な選択肢
花崗岩は化学コーティングを施していない天然石で、VOC排出量ゼロ、RoHS環境保護基準を満たしています。耐用年数が極めて長いため、設備の交換頻度が減り、資源消費と二酸化炭素排出量を削減できます。ある環境保護機関の試算によると、PCBドリル装置1台に花崗岩のベースを使用すると、ライフサイクル全体で3トンの二酸化炭素排出量を削減でき、製造業のグリーン化の潮流にも合致しています。

ミクロンレベルの精度制御からプロセス全体のコスト最適化まで、花崗岩ベースは、その比類なき性能上の優位性により、PCBドリル加工プロセスの基準を変革しています。5GやAIチップの需要が爆発的に増加している現代において、花崗岩ベースを選択することは、製品品質への投資であるだけでなく、技術的優位性を獲得するための重要なステップでもあります。
